三角自攻螺絲牙板模具

三角自攻螺絲是提高螺絲鎖付作業之可靠性及降低成本之理想的成型螺絲,因螺紋為三角形,底孔攻牙時以三角形頂點進行塑性加工,可壹面攻牙,壹面完成鎖付作業。三角自攻螺絲是提高螺絲鎖付作業之可靠性及降低成本之理想的成型螺絲,因螺紋為三角形,底孔攻牙時以三角形頂點進行塑性加工,可壹面攻牙,壹面完成鎖付作業。

  • 在螺絲鎖付作業中,螺絲所占成本只有15%左右,而攻牙、其它配套零件及鎖付作業占85%左右,所以從免除攻牙、減輕作業扭力、防止螺絲松動、提高螺絲鎖付的可靠性、降低成本等方面考慮,應優先選用三角自攻螺絲。
  • 與公制機械牙螺絲相比,三角自攻螺絲具有底孔無需預先攻牙,防松力強不需使用防松墊圈、強度好可用較小直徑螺絲等優點。
  • 與壹般自攻螺絲相比,三角自攻螺絲具有鎖進扭力小、鎖付扭力大、保持力大、防松效果好、無切屑粉、鎖付發熱量小等優點。
  • 01

    類型 B
  • 02

    類型 C
  • 03

    類型 S
  • 04

    類型 P

01

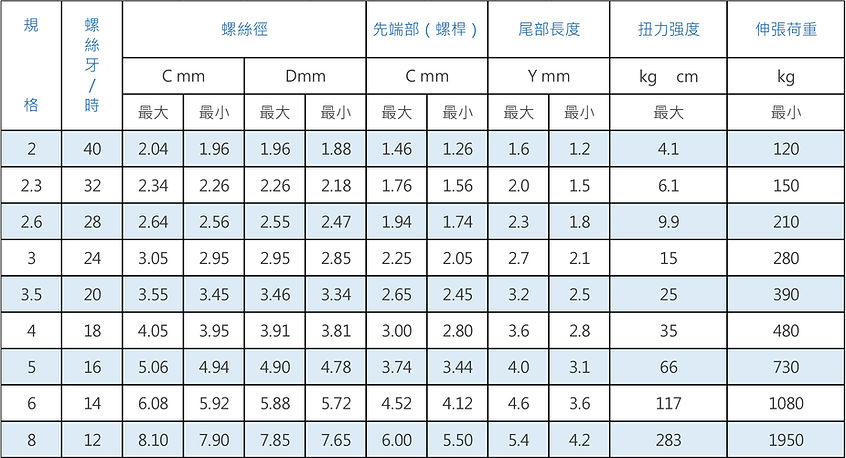

類型 B

螺絲尺寸       強度

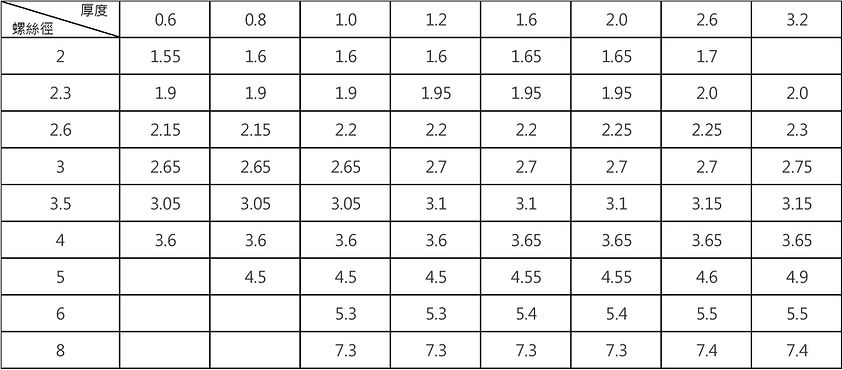

下穴徑(材質:鋼)

02

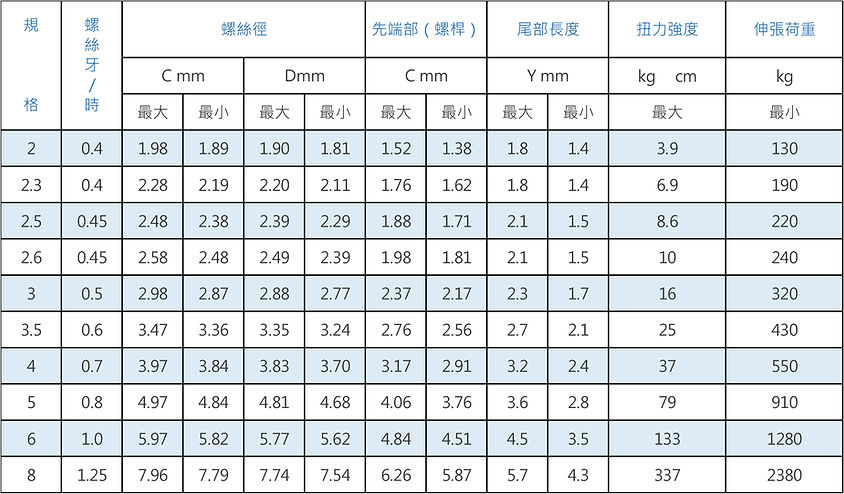

類型 C

螺絲尺寸       強度

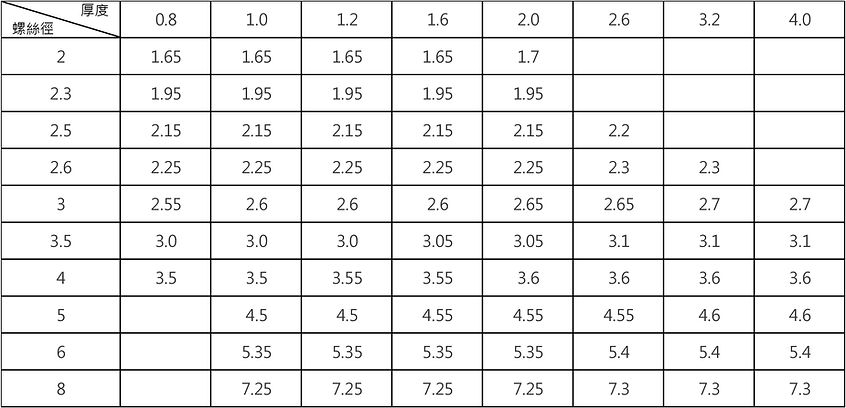

下穴徑(材質:鋼)

03

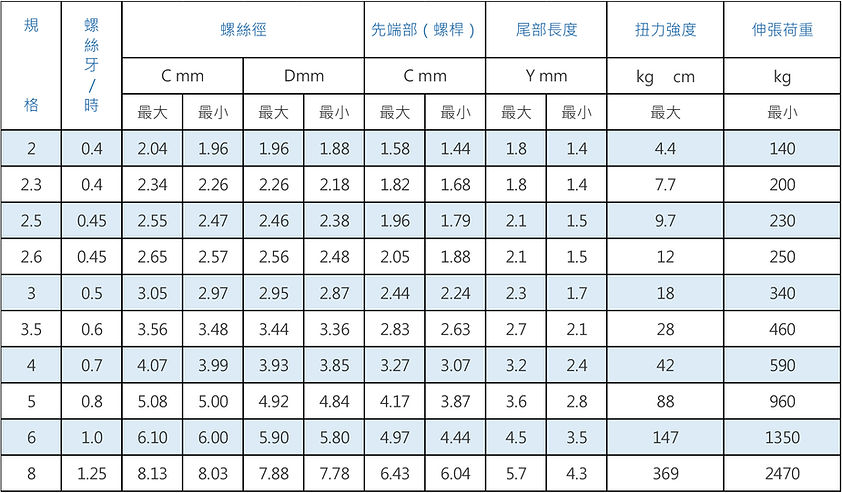

類型 S

螺絲尺寸       強度

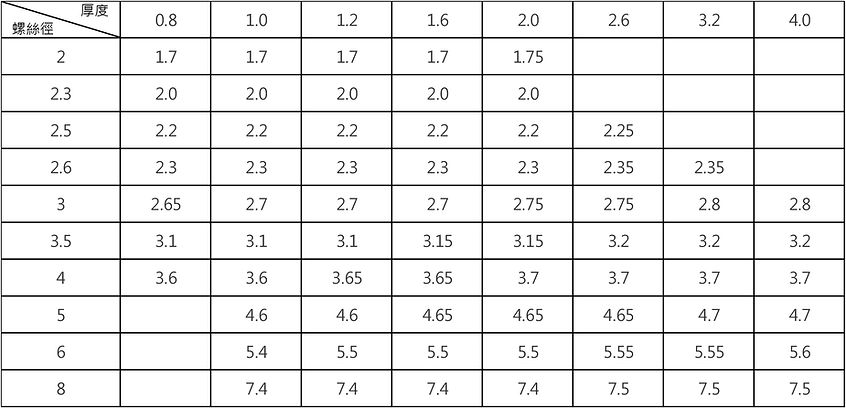

下穴徑(材質:鋼)

04

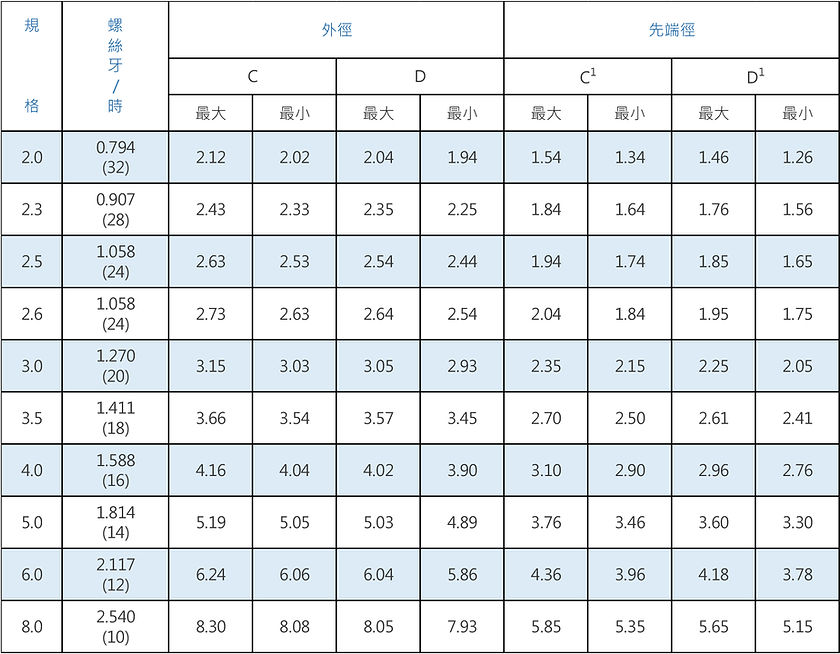

類型 P

頸部以下無牙部分的長度為1.5-2牙
先端導引部 (Y) 的長度為2-2.5牙

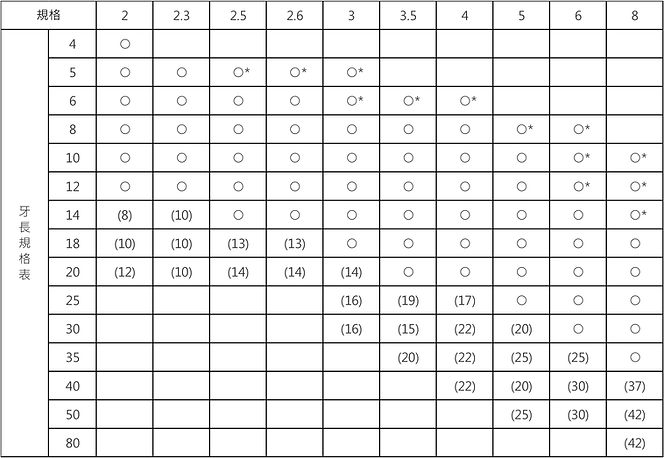

下方表格是對於規格表推薦的尺寸

  • 〇的標記表示全牙螺絲
  • ( )內的數字表示牙長
  • ★標記不適用於皿頭
